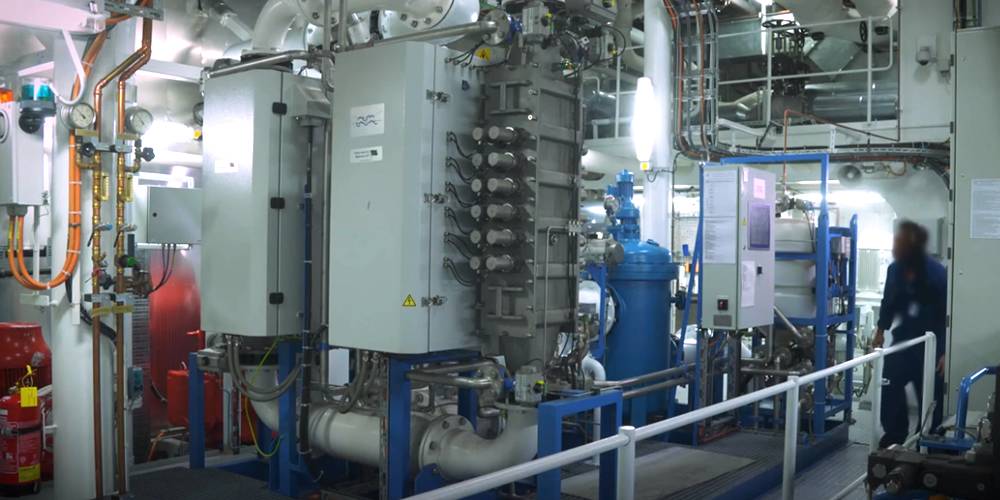

Filter plants in the ballast water filtration workshop are displayed.

IMO 승인 밸러스트 물 처리 표준 및 솔루션

산업 배경

처리되지 않은 선박 밸러스트 수의 배출은 환경에 오염을 일으키는 반면 밸러스트 수에서 유해한 수생 유기체는 인체 건강에 위협이 될 수 있습니다. 선박의 밸러스트 수에서 유해한 수생 생물, 병원균 및 관련 퇴적물을 도입 할 위험을 최소화해야합니다. 따라서 국제 해사기구 (IMO) 는 2004 년에 선박의 밸러스트 수 및 퇴적물 통제 및 관리를위한 국제 협약을 공식화했습니다. 여과 된 밸러스트 수는 IMO 표준을 준수해야합니다.

밸러스트 물 교환을 채택하는 모든 선박은 다음 요구 사항을 준수해야합니다.

  1. 가능한 경우, 밸러스트 물 교환은 IMO가 개발 한 지침을 고려하여 가장 가까운 땅에서 최소 200 해리 떨어진 곳에서 최소 200 미터 깊이의 물에서 수행되어야합니다.
  2. 위에서 언급 한 바와 같이 선박이 밸러스트 물 교환을 수행 할 수없는 경우, 밸러스트 수는 가능한 한 가장 가까운 육지에서 멀리, 모든 경우 가장 가까운 육지에서 최소 50 해리 및 최소 200 미터 깊이에서 배출되어야합니다.
  3. 이러한 요구 사항을 충족 할 수없는 경우 선박이 밸러스트 물 교환을 수행 할 수있는 지역을 지정할 수 있습니다. 모든 선박은 선박의 평형수 관리 계획 (규정 B-4) 의 규정에 따라 평형수를 운반하도록 지정된 공간에서 퇴적물을 제거하고 처리해야합니다.

밸러스트 물 교환 방법

  • 순차 교환 방법. 밸러스트 탱크는 먼저 밸러스트 물을 배출 한 다음 깨끗한 물로 다시 채워집니다. 이 방법에서, 이전의 모든 밸러스트 수는 흡입이 사라질 때까지 펌핑되어야 하고, 그 후 충전이 개시될 것이다.
  • 흐름 통과 방법. 밸러스트 탱크는 밸러스트 물을 배출하고 깨끗한 물에 펌핑하여 동시에 재충전됩니다. 이 방법에서는 탱크가 공기 파이프를 통해 범람됩니다. 이 방법에서는 탱크 볼륨의 3 배 이상을 탱크를 통해 펌핑해야합니다.

솔루션

  • IMO 승인 밸러스트 물 처리 시스템

    밸러스트 워터 관리 시스템 (BWMS) 의 처리 과정은 주로 여과, 소독 및 중화의 세 가지 절차로 구성됩니다.

    The picture shows the ballast water treatment process.

    밸러스트 물 처리 과정

  • 필터 유닛

    밸러스트 수는 50 μm 스크린이있는 자동 역류 필터를 통해 여과되어 50 μm 보다 큰 해양 유기체를 제거하고 다시 지역 물로 보냅니다. 입자와 유기물이 필터를 차단하면 장치는 압력 차이의 증가를 감지하여 자동으로 차단합니다.

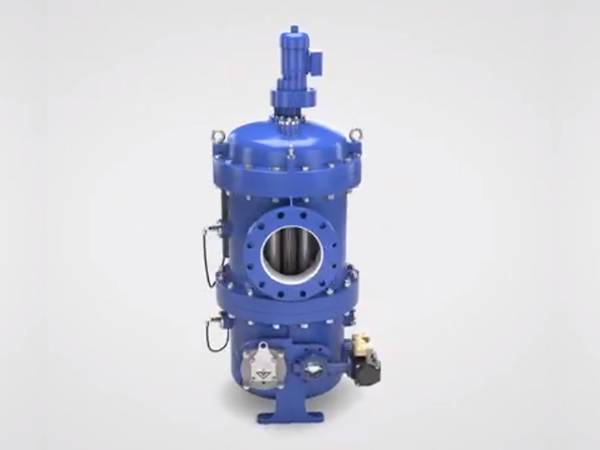

    Ballast water filter with adaptive filter elements is displayed.

    적응 형 필터 요소가있는 밸러스트 워터 필터

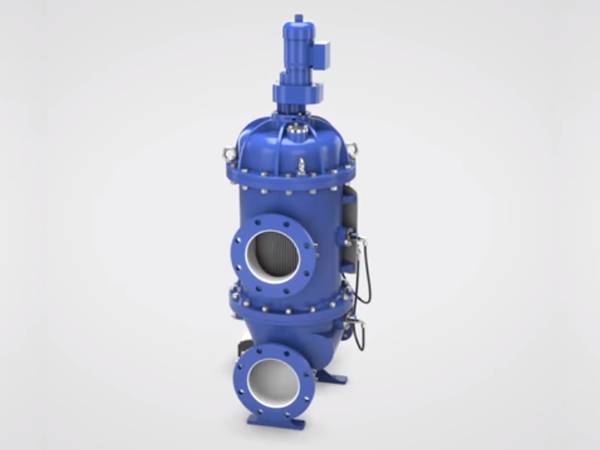

    Ballast water filter with automatic self-clean backwashing functions is displayed.

    자동 자체 청소 역세척 기능을 갖춘 밸러스트 워터 필터

    필터 요소 (고정 또는 이동식) 및 필터 디스크 자동 역세척을 수행하여 밸러스트 수에서 부유 한 고체를 효과적으로 제거 할 수 있으므로 밸러스트 물 여과에 널리 사용됩니다. 그들은 밸러스트 물에 독성 화학 물질을 사용하지 않기 때문에 매우 환경 친화적입니다. 스크린 여과는 더 큰 부유 고체를 제거하는데 효과적이다. 그러나 작은 입자와 유기체를 제거하는 데 덜 효과적입니다.

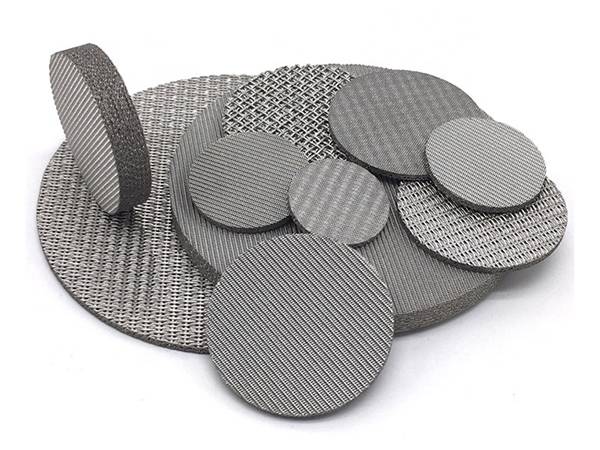

    Stainless steel filter discs in different sizes are displayed.

    스테인레스 스틸 필터 디스크

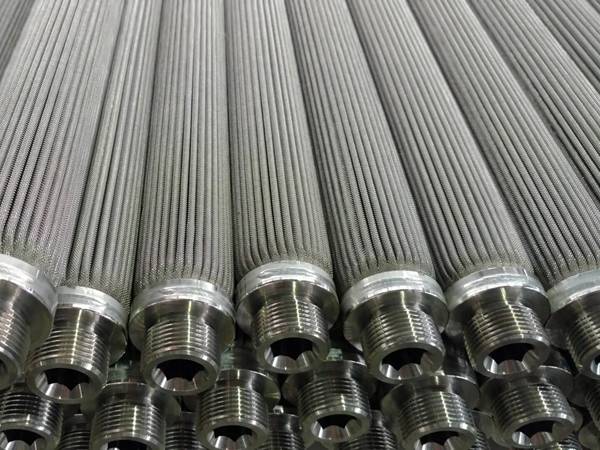

    Various stainless-steel filter elements are displayed.

    스테인레스 스틸 필터 요소

  • 소독 시스템

    소독 시스템에는 해수 전기 염소화 소독 장비와 UV 소독 장치가 사용됩니다.

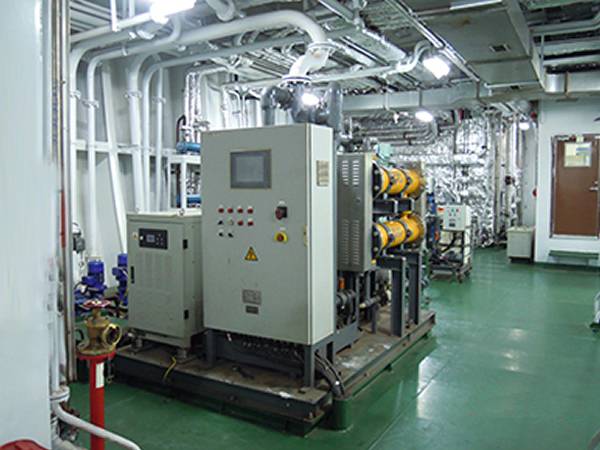

    Seawater electro-chlorination disinfection system is displayed.

    해수 전기 염소화 소독 시스템

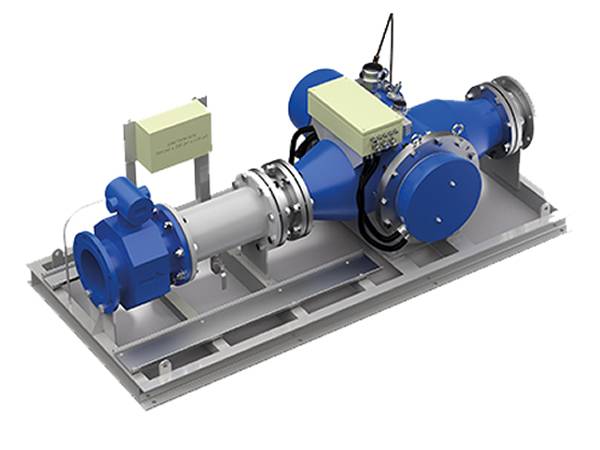

    UV disinfection device for ballast water treatment is displayed.

    UV 소독 장치

    • 해수 전기 염소화 소독

      소량의 여과된 해수가 전기분해 장치로 유입되어 고농축 차아염소산 나트륨 용액을 생성한다. 이어서, 용액을 탈가스 처리 후에 메인 밸러스트 파이프 라인에 주입할 것이다. 차아 염소산 나트륨 용액은 소독 표준 (표준 및 기타 D-2) 을 충족하기 위해 포자, 용암 및 병원균을 포함한 물 속의 해양 유기체를 죽일 수있는 특정 설계된 농도로 주 밸러스트 튜브의 해수와 혼합됩니다. 주 파이프 라인의 혼합 용액의 농도는 TRO 유닛과 시스템의 주요 제어 유닛에 의해 모니터링되고 제어됩니다.

    • 자외선 소독 단위

      밸러스트 물에서 살아있는 유기체의 생식 세포를 파괴 할 수있는 고밀도 중압 자외선 (MPUV) 램프가 장착되어 생물이 번식하고 식민지화되는 것을 방지합니다. 각 UV 램프는 물과의 직접적인 접촉을 피하기 위해 방수 씰이있는 석영 슬리브에 있습니다. UV 챔버에는 작동 조건에 관계없이 필요한 UV 선량을 적용 할 수 있도록 UV 강도 센서가 장착되어 있습니다.

  • 중립화 단위

    배출 될 밸러스트 수의 TRO 농도가 IMO에 의해 지정된 값보다 낮 으면 중화 장치가 작동하지 않고 밸러스트 수를 직접 배출합니다. 배출 될 밸러스트 수의 TRO 농도가 IMO에 의해 지정된 값보다 높으면 중화 장치가 자동으로 시작되고 중성화기를 주입하여 잔류 TRO를 제거하고 중화시킵니다. 중화 과정은 중화 장치에 의해 자동으로 제어됩니다.

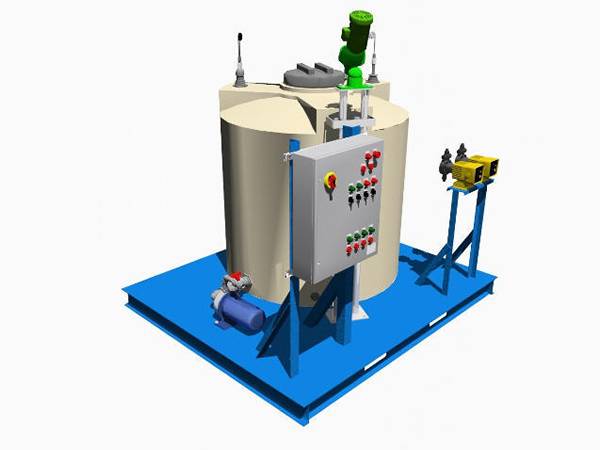

     The picture shows the neutralization unit and its control panel.

    중립화 유닛 제어판

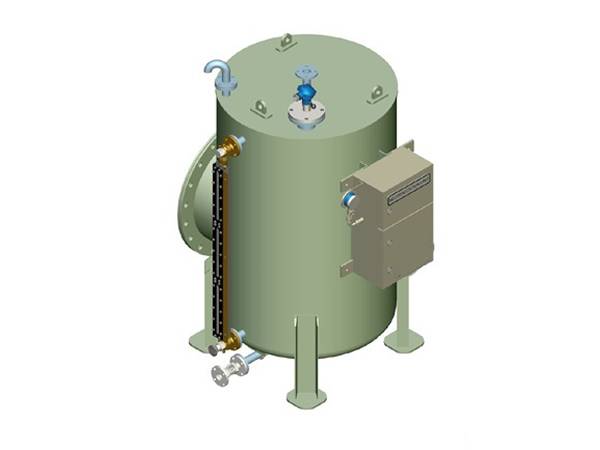

    The picture shows a green neutralization unit.

    중립화 단위
